Descrição resumida

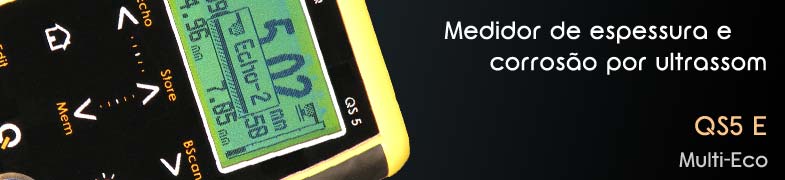

O QS5 E é um medidor ultrassónico Multi-Eco que pode medir em modo pulse-eco (normal) e no modo eco-eco (através de pintura), ideal para aplicações onde não há necessidade de gerar relatórios, mais com a flexibilidade de medir Através de Pintura sem necessidade de raspá-la.

Para medições através de pintura é preciso utilizar o cabeçote HI-DAMP demeq.

No modo normal de operação pulso-eco, o QS5 E é utilizado para medições de espessuras em metais sem recobrimentos assim como em plásticos, acrílicos, cerâmicas, vidro, etc.

O QS5 E pode ser incrementado a um QS5 DLE mediante a aquisição de uma licença.



Medicion

  • PULSO-ECO
    Rango
    0.6 a 500mm
    0.025 to 19.999in
    (Depende del transductos y condicion de la pieza).
  • ECO-ECO
    Rango
    2.5mm to 25mm
    0.98 to 0.098in
    Con recubrimiento de:
    0 a 2mm / 0.078in
  • Resolucion:
    0.01mm / 0.001in



Unidades

  • Metrica
  • Imperial
  • Temporal



Calibracion

  • Calibracion inteligente
    Acople sobre el disco y listo
  • 1 y 2 puntos de calibracion

En modo Eco-Eco no requiere calibracion





Display Grafico

  • LCD 128x64 pixel
  • Luz de fondo
  • Contraste regulable
  • Area visible 45x30mm
  • Digitos de
    12 or 17mm
    0.47 or 0.66in


Funciones

  • Medicion sobre capas
  • Nivel a acoplamiento
  • Deteccion de corrocion
  • Grafica B-Scan
  • Captura en escaneo
  • Ganancia ajustable
  • Nivel de disparo ajustable
  • Captura de minimo
  • Medicion diferencial
  • Tabla de velocidad
  • Estadistica





Actualizable

  • Licencia disponible:
    QS5 DLE



Memoria de datos

  • Almacenamiento de hasta 1000 datos
    (De solo lectura en
    el equipo)



Conectividad

  • Conexion a PC
    Via USB
    RS232 (opcional)
  • Conexion de palpador
    Tipo lemo 00





Alarmas

  • Minima
  • Maxima
  • Corrosion
    Tipo de alertas
    Luminosa:Luz intermitente
    Sonora: Pitido alternado
    Display:Cambio de digitos

Teclado tactil

  • Sin desgaste mecanico
  • Sensibilidad ajustable
  • Funcion de bloqueo





Baterias

  • 2 x AA 1.5v Alcalina
  • 2 x AA 1.2v Ni-MH Recargable
  • Tapa deslisable





Dimensional exterior

  • Ancho:78.74mm / 3.10in
  • Largo: 117mm / 4.60in
  • Alto: 24mm / 0.94in





Idiomas

  • Ingles
  • Español
  • Portugues

  Presentacion del equipo




  Unidad electronica QS5 E
  Tranductor 5MHz estandar (opcional)
  Tranductor 5MHz HD para medicion sobre pintura
  Cable USB para conexion a PC
  CD con software DataCenter
  Gel acoplante
  Manual del usuario
  Maletin de alto impacto
